Приймальні станції серії UF
Технічні будівлі на багатьох стандартних поверхових планах
Ви можете вибрати один з чотирьох основних варіантів:
- наземні окремо стоячі станції,
- станція, вбудована в схил,
- частково заглиблена станція,
- підземні станції.
Завдяки модульності базової конструкції, комірки можуть бути зібрані в безліч конфігурацій і використані практично для будь-якого проекту.
Технологія бетону - це серце нашої компанії і фундамент вашої технічної будівлі. Саме тому ми робимо акцент на стандартних вимогах до бетону та якості в одній заливці.
Як результат, наш бетон має виняткову довговічність.
Бетон. Будівельний матеріал
міцний, герметичний і надійний протягом століть
Ми використовуємо залізобетон для виробництва наших космічних осередків відповідно до стандартів бетону EN 13670: Будівництво бетонних конструкцій та EN 206+A1: Бетон - технічні характеристики, властивості, виробництво та відповідність вимогам. Ми також виконуємо вимоги щодо мінімального проникнення води в бетон для частково або повністю заглиблених будівель. Виробництво бетону на бетонних заводах здійснюється під зовнішнім і внутрішнім контролем якості. У порівнянні з виробництвом бетону на місці, наш збірний бетон зберігає всі його переваги. Тому можливе також виробництво водонепроникних бетонних конструкцій з меншою конструктивною товщиною. Це призводить до економії коштів як з вашого, так і з нашого боку.
У порівнянні з рекомендаціями WU* ми використовуємо більш якісний бетон з міцністю на стиск C35/45 і значно нижчим водним коефіцієнтом свіжого бетону w (відношення ваги води до ваги цементу). Завдяки безшовній технології ми можемо забезпечити водонепроникність і зменшити транспортування вологи при меншій товщині конструкції і без використання додаткової гідроізоляції.
* DAfStb: "Непроникні бетонні будівлі",Німецький комітет з конструкційного бетону, e.V., Берлін
Приклад внутрішнього планування
Вхідні підстанції
Трикамерна станція
Однокамерна станція

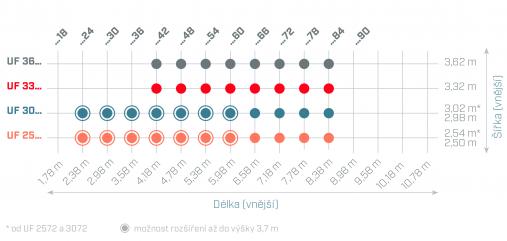

Огляд стандартних розмірів пішохідних станцій
Типова серія UF
Завдяки модульності, окремі корпуси можна комбінувати один з одним для створення складних конструкцій. Інші розміри за запитом.
Приклад розрізу з типовою похилою станцією
Розміри та вага прогулянкових станцій серії UF
Типова серія UF 25
| Тип | L в приміщенні [м] | B в приміщенні [м] в приміщенні [м] | H внутрішня [м] внутрішня [м] зовнішня | L зовнішній [м] | B зовнішній [м] | H* зовнішня [м] | Заст. площа [м²] | Об'єм [м³] | Вага [т] |
|---|---|---|---|---|---|---|---|---|---|
| 2524 | 2,18 | 2,30 | 3,20 | 2,38 | 2,50 | 3,32 | 5,95 | 20,35 | 14,51 |
| 2530 | 2,78 | 2,98 | 7,45 | 25,48 | 16,65 | ||||
| 2536 | 3,38 | 3,58 | 8,95 | 30,61 | 18,78 | ||||
| 2542 | 3,98 | 4,18 | 10,45 | 35,74 | 20,91 | ||||
| 2548 | 4,58 | 4,78 | 11,95 | 40,87 | 23,05 | ||||
| 2554 | 5,18 | 5,38 | 13,45 | 44,65 | 25,18 | ||||
| 2560 | 5,78 | 5,98 | 14,95 | 49,63 | 27,31 | ||||
| 2566 | 6,38 | 6,58 | 16,45 | 55,49 | 31,74 | ||||
| 2572 | 6,98 | 7,18 | 2,54 | 18,24 | 60,55 | 35,08 | |||
| 2578 | 7,58 | 7,78 | 19,76 | 65,61 | 37,50 | ||||
| 2584 | 8,18 | 8,38 | 21,29 | 70,67 | 39,92 |
* Зовнішня висота без покрівельної плити.
Типова серія UF 30
| Тип | L в приміщенні [м] | B в приміщенні [м] в приміщенні [м] | H внутрішня [м] внутрішня [м] зовнішня | L зовнішній [м] | B зовнішній [м] | H* зовнішня [м] | Заст. площа [м²] | Об'єм [м³] | Вага [т] |
|---|---|---|---|---|---|---|---|---|---|
| 3024 | 2,18 | 2,78 | 3,20 | 2,38 | 2,98 | 3,32 | 7,09 | 24,25 | 16,57 |
| 3030 | 2,78 | 2,98 | 8,88 | 30,37 | 18,90 | ||||
| 3036 | 3,38 | 3,58 | 10,67 | 36,49 | 21,23 | ||||
| 3042 | 3,98 | 4,18 | 12,46 | 42,61 | 23,56 | ||||
| 3048 | 4,58 | 4,78 | 14,24 | 48,70 | 25,89 | ||||
| 3054 | 5,18 | 5,38 | 16,03 | 54,82 | 30,11 | ||||
| 3060 | 5,78 | 5,98 | 17,82 | 60,94 | 32,65 | ||||
| 3066 | 6,38 | 6,58 | 19,61 | 67,07 | 35,19 | ||||
| 3072 | 6,98 | 7,18 | 3,02 | 21,68 | 74,58 | 38,90 | |||
| 3078 | 7,58 | 7,78 | 23,50 | 80,84 | 41,53 | ||||
| 3084 | 8,18 | 8,38 | 25,31 | 87,07 | 44,17 |
* Зовнішня висота без покрівельної плити.
Типова серія UF 33
| Тип | L в приміщенні [м] | B в приміщенні [м] в приміщенні [м] | H внутрішня [м] внутрішня [м] зовнішня | L зовнішній [м] | B зовнішній [м] | H зовнішня [м] | Заст. площа [м²] | Об'єм [м³] | Вага [т] |
|---|---|---|---|---|---|---|---|---|---|
| 3342 | 3,98 | 3,08 | 3,20 | 4,18 | 3,32 | 3,32 | 16,00 | 55,04 | 25,60 |
| 3348 | 4,58 | 4,78 | 16,00 | 55,04 | 29,81 | ||||
| 3354 | 5,18 | 5,38 | 17,99 | 61,89 | 32,55 | ||||
| 3360 | 5,78 | 5,98 | 19,99 | 68,77 | 35,28 | ||||
| 3366 | 6,38 | 6,58 | 21,98 | 75,61 | 38,02 | ||||
| 3372 | 6,98 | 7,18 | 23,97 | 82,46 | 40,76 | ||||
| 3378 | 7,58 | 7,78 | 25,96 | 89,30 | 43,50 | ||||
| 3384 | 8,18 | 8,38 | 27,95 | 96,15 | 46,24 |
* Зовнішня висота без покрівельної плити.
Типова серія UF 36
| Тип | L в приміщенні [м] | B в приміщенні [м] в приміщенні [м] | H внутрішня [м] внутрішня [м] зовнішня | L зовнішній [м] | B зовнішній [м] | H зовнішня [м] | Заст. площа [м²] | Об'єм [м³] | Вага [т] |
|---|---|---|---|---|---|---|---|---|---|
| 3642 | 3,98 | 3,38 | 3,20 | 4,18 | 3,62 | 3,32 | 14,96 | 49,68 | 27,30 |
| 3648 | 4,58 | 4,78 | 17,30 | 57,45 | 31,65 | ||||
| 3654 | 5,18 | 5,38 | 19,48 | 64,66 | 34,52 | ||||
| 3660 | 5,78 | 5,98 | 21,65 | 71,87 | 37,39 | ||||
| 3666 | 6,38 | 6,58 | 23,82 | 79,08 | 40,26 | ||||
| 3672 | 6,98 | 7,18 | 25,99 | 86,29 | 43,13 | ||||
| 3678 | 7,58 | 7,78 | 28,16 | 93,50 | 46,00 | ||||
| 3684 | 8,18 | 8,38 | 30,34 | 100,71 | 48,87 |
* Зовнішня висота без покрівельної плити.
Приклад використання комірок серії UF
підземні підстанції
Серія UF для станцій метрополітену була створена на основі серії UF для підземних станцій.
Комбіновані будівлі
Наші комбіновані будівлі вирізняються своєю простотою та модульністю
Панельні станції
Якщо потрібна максимальна варіативність, ми також можемо спроектувати і виготовити панельну станцію.
