Begehbare Beton-Stationen (UF)

Technikgebäude mit über 150 Standardgrundrissmaßen.

Im Bereich der begehbaren Beton-Stationen können Sie zwischen vier Hauptvarianten wählen:

  • oberirdische Stationen zur freien Aufstellung
  • Stationen für Hangeinbau
  • Tiefstationen, teilweise in Erde eingelassen
  • Unterflurstationen, komplett in Erde eingelassen

Die modulare Bauweise bietet eine Vielzahl von Standardlösungen, die für nahezu jede Aufgabenstellung anwendbar sind.

Unterschiedliche Dachformen mit unserer Rundum-Entlüftung sorgen für ein Höchstmaß an Sicherheit und die Anpassung der Station an den Aufstellort.

Monolithische Bauform
Fugenlos gefertigt

Die Betontechnik ist das Herz unseres Unternehmens – und die Basis Ihres Technikgebäudes. Deshalb setzen wir ausschließlich auf normgerechten Stahlbeton, komplett aus einem Guss.

Äußerst robust und langlebig.

GRITEC
GRITEC
GRITEC

Baustoff Beton

Seit Jahrtausenden hart, dicht und zuverlässig


Für unsere Raumzellen verwenden wir bewehrten Normalbeton nach den Betonnormen DIN EN 206-1/DIN 1045-2. Für teilweise oder vollständig im Erdreich eingebettete Bauwerke / Raumzellen sind zusätzlich die Anforderungen an Beton mit hohem Wassereindringwiderstand nach DIN 1045-2 und an WU-Beton nach WU-Richtlinie* erfüllt. Die Herstellung erfolgt im Fertigteilwerk in Fremd- und Eigenüberwachung mit allen Qualitätsvorteilen gegenüber einer Ortbetonbaustelle. Dadurch sind schlanke WU-Betonkonstruktionen auch nach der WU-Richtlinie* möglich. Das schont Ihre und unsere Ressourcen.

GRITEC verwendet gegenüber den Empfehlungen aus der WU-Richtlinie* einen höherwertigen Normalbeton mit der Druckfestigkeitsklasse C35/45 und einem deutlich niedrigeren äquivalenten Wasserzementwert (w/z)eq. Zusammen mit der bewährten Fertigteil-Raumzellenbauweise aus einem Guss können Schutzziele einer Begrenzung von Feuchtetransport und Wasserdurchtritt von außen nach innen bei geringen Bauteildicken gebrauchstauglich ohne Bauwerksabdichtung erreichbar sein.

Je nach örtlichen Verhältnissen bezüglich Gelände, Baugrund und Wasser – versickerndes oder aufstauendes Wasser, Grundwasser, Hochwasser - sowie Ihren Nutzungsanforderungen im Gebäude nach DIN 18205** erarbeiten wir für Sie Abdichtungs- und Nutzungskonzepte nach den allgemein anerkannten Regeln der Technik. Wer hohe Ansprüche an die Nutzung von Räumen stellt, muss sich zu den bautechnischen Konzepten von erfahrenen Fachplanern ausführlich beraten lassen, sodass die gelieferte Bauweise auch für Bauherren und Laien verständlich ist. Anhand vieler Referenzobjekte zeigen wir Ihnen gerne Lösungen für Ihre unterirdischen Bauwerke auf, z.B. für Brunnen oder Unterflurtransformatorenstation oder Bauwerke der Abwasserwirtschaft, und setzen diese mit allen Vorteilen des schlüsselfertigen Bauens für Sie um.

*DAfStb-Richtlinie „Wasserundurchlässige Bauwerke aus Beton“ des Deutschen Ausschusses für Stahlbeton e. V., Berlin
**DIN 18205 „Bedarfsplanung im Bauwesen“

Produktübersicht

Begehbare Beton-Stationen

3-Raum-Station

UF 3084
UF 3084
UF 3084
UF 3084
UK 3084

1-Raum-STation

UF 2536
UF 2536
UF 2536
UF 2536
UF 2536

Größenvielfalt der Stationen

Wir zeigen Größe!

Anhand der Matrix können Sie die Größenvielfalt der einzelnen Baukörper ablesen – und kombinieren.
Andere Abmessungen auf Anfrage möglich.

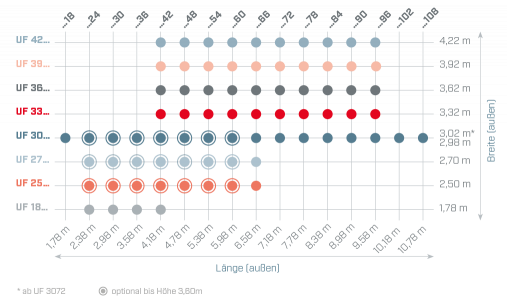

Größenmatrix

Beispiel Schnitt Standard-UF-Station

Größenübersicht UK
Größenübersicht UK

Übersicht begehbare Stationen (UF) / Technische Details

Baureihe UF 18

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
18242,181,583,202,381,783,324,2414,5011,43
18272,482,684,7715,8412,35
18302,782,985,3018,3113,27
18333,083,285,8419,3814,18
18363,383,586,3721,7915,10
18393,683,886,9122,9316,02
18423,984,187,4425,4516,94

Baureihe UF 25

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
25242,182,303,202,382,503,325,9520,3514,51
25302,782,987,4525,4816,65
25363,383,588,9530,6118,78
25423,984,1810,4535,7420,91
25484,584,7811,9540,8723,05
25545,185,3813,4544,6525,18
25605,78
5,9814,9549,6327,31
25666,38
6,582,5416,7155,4931,74
25726,98
7,1818,2460,5535,08
25787,58
7,7819,7665,6137,50
25848,188,3821,2970,6739,92
25908,788,9822,8175,7342,35
25969,389,5824,3380,7944,77

Baureihe UF 27

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
27242,182,503,202,382,703,326,4321,3315,37
27302,782,988,0526,7117,59
27363,383,589,6732,0919,80
27423,984,1811,2937,4722,02
27484,584,7812,9142,8524,23
27545,185,3814,5348,2326,45
27605,785,982,7416,3954,4030,75
27666,386,5818,0359,8633,18
27726,987,1819,6765,3236,67
27787,587,7821,3270,7739,18
27848,188,3822,9676,2341,69
27908,788,9824,6181,6944,20
27969,389,5826,2587,1546,71

Baureihe UF 30

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
30181,582,783,201,782,983,325,3018,1314,24
30242,182,387,0924,2516,57
30302,782,988,8830,3718,90
30363,383,5810,6736,4921,23
30423,984,1812,4642,6123,56
30484,584,7814,2448,7025,89
30545,185,383,0216,0354,8230,11
30605,785,9817,8260,9432,65
30666,386,5819,6167,0735,19
30726,987,1821,6874,5838,90
30787,587,7823,5080,8441,53
30848,188,3825,3187,0744,17
30908,788,9827,1293,2946,80
30969,389,5828,9399,5249,44
301029,9810,1830,74105,7552,07
3010810,5810,7832,56112,0154,71

Baureihe UF 33

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
33423,983,083,204,183,283,3216,0055,0425,60
33484,584,783,3216,0055,0429,81
33545,185,3817,9961,8932,55
33605,785,9819,9968,7735,28
33666,386,5821,9875,6138,02
33726,987,1823,9782,4640,76
33787,587,7825,9689,3043,50
33848,188,3827,9596,1546,24
33908,788,9829,8198,9850,57
33969,389,5831,81105,5953,41

Baureihe UF 36

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
36423,983,383,204,183,583,3214,9649,6827,30
36484,584,783,6217,3057,4531,65
36545,185,3819,4864,6634,52
36605,785,9821,6571,8737,39
36666,386,5823,8279,0840,26
36726,987,1825,9986,2943,13
36787,587,7828,1693,5046,00
36848,188,3830,34100,7148,87
36908,788,9832,51107,9353,48
36969,389,5834,68115,1456,46

Baureihe UF 39

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
39423,983,683,204,183,923,3416,3954,7332,20
39484,584,7818,7462,5835,45
39545,185,3821,0970,4438,70
39605,785,9823,4478,2941,95
39666,386,5825,7986,1545,19
39726,987,1828,1594,0148,44
39787,587,7830,50101,8651,69
39848,188,3832,85109,7254,94
39908,788,9835,20117,5758,18
39969,389,5837,55125,4361,43

Baureihe UF 42

TYPLi

[m]
Bi

[m]
Hi

[m]
La*

[m]
Ba*

[m]
Ha**

[m]
Bebaute
Fläche*
[m²]
Umbauter Raum
[m³]
Gewicht***
[to]
42423,983,983,204,224,223,3417,6458,9234,04
42484,584,7820,1767,3737,44
42545,185,3822,7075,8340,84
42605,785,9825,2484,2944,24
42666,386,5827,7792,7447,63
42726,987,1830,30101,2051,03
42787,587,7832,83109,6654,43
42848,188,3835,36118,1157,83
42908,788,9837,90126,5761,23
42969,389,5840,43135,0364,63

* Veränderung der Außenmaße bei Modifikation der Wandstärke aus statischen Gründen

** zzgl. Dachaufbau, Veränderung der Außenmaße bei Modifikation der Boden- oder Deckenstärke aus statischen Gründen

*** Gewicht der Raumzelle, Gesamtgewicht abhängig von der gewählten Raumgeometrie und dem Ausbaugrad
