Kompaktstationen

in Edelstahl- und Hybridbauweise



Aufgrund des modularen Aufbaus der Kompaktstation können wir auf Ihre Bedürfnisse eingehen - ganz nach Ihren Anforderungen und Gegebenheiten vor Ort.

  • Modularer Aufbau
  • Effiziente raumklimatische Eigenschaften
  • Klimafest unter Ganzjahresbedingungen
  • Wartungsfreundlicher Baukörper
  • Niedriges Transportgewicht und kleines Transportvolumen reduzieren die Transportkosten
  • Lieferung inkl. elektrotechnischem Ausbau als fabrikfertige Station nach IEC 62271-202 oder optional als Bausatz lieferbar
  • Schutzart IP34D entsprechend IEC 60529 optional IP44D

Grundtypen und ihre Einsatzgebiete

Gritec Übersicht

Baukörper Edelstahl
ohne Keller

Einsatzbereich
Netzstation zum Einsatz im Industriebereich- u. im temporären Bereich
Einsatz bei felsigem Boden und hohem Grundwasserspiegel
Leergewicht Typ 1000kVA ca. 1.400 kg
Aufstellung oberirdisch
Untergrund Betonfundament oder –platte, Sand-, Kies oder Schotterbett

Hybridstation
Baukörper Edelstahl
Keller Beton

Einsatzbereich
Netzstation im Ortsnetz- und Industriebereich
Einsatz bei normalem tragfähigen Boden
Leergewicht Type 1000kVA ca. 5.000 kg
Kabelkeller eingegraben
Untergrund Sand-, Kies oder Schotterbett

Baukörper Edelstahl
Keller Edelstahl

Einsatzbereich
Netzstation im Ortsnetz- und Industriebereich
Einsatz bei normalem tragfähigen Boden
Leergewicht Type 1000kVA ca. 1.400 kg
Kabelkeller eingegraben
Untergrund Sand-, Kies oder Schotterbett

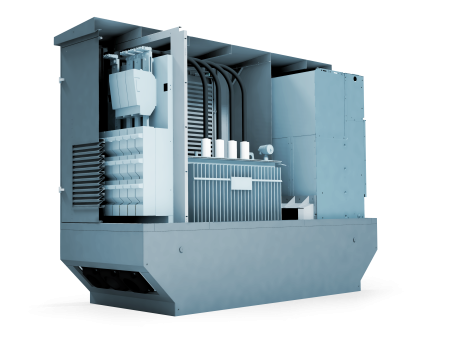

Transformator-Station 630kVA

Für die sichere Energieverteilung kleiner Leistung

Gritec
Grafik

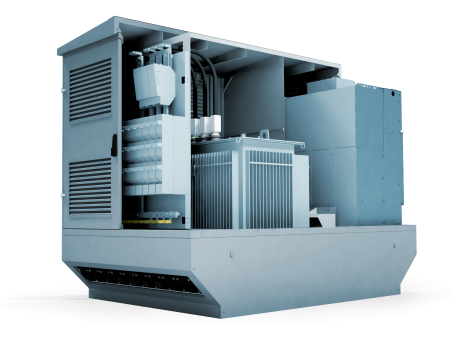

Transformator-Station 1000kVA

Für die sichere Energieverteilung großer Leistung

Gritec
Grafik

Produktschlüssel-Erklärung

Typbezeichnungsschema
MCS <Breite> <Länge> - <Höhe> <Bauform>
MCS Metal Compact Substation
<Breite> Kurze Seite des Basiskörpers (Außenabmessung ohne Überstände) gerundet auf zweistellige Dezimeter
<Länge> Lange Seite des Basiskörpers (Außenabmessung ohne Überstände) gerundet auf zweistellige Dezimeter
<Höhe> Höhe des Basiskörpers (Außenabmessung bis höchster Punk inkl. Dach) gerundet auf zweistellige Dezimeter
<Bauform> F = Frame (Keller für oberirdische Aufstellung) H = Hybridstation (Stahloberteil mit Kellerteil aus Beton ) K = Kufenstation (Station montiert auf separatem Kufenschlitten) S = Stahl (Stahloberteil mit Keller aus Edelstahl)
